OpenBCI脑电设备使用教程（一）

随着脑机接口（BCI）技术的快速发展，OpenBCI作为一款开源、“低成本”的脑电信号（EEG）采集设备，已成为科研、教育及创客领域的常用工具。本文旨在为初学者提供一份详细的OpenBCI设备使用教程。这是本篇的第一章，主要介绍如何搭建脑电帽的软硬件。

---

一、设备简介

OpenBCI系列设备支持多通道生物信号采集（如脑电、肌电、心电等），常用型号包括：

• Ganglion：轻量级4通道设备，适合移动场景（¥6,107.00）

编辑

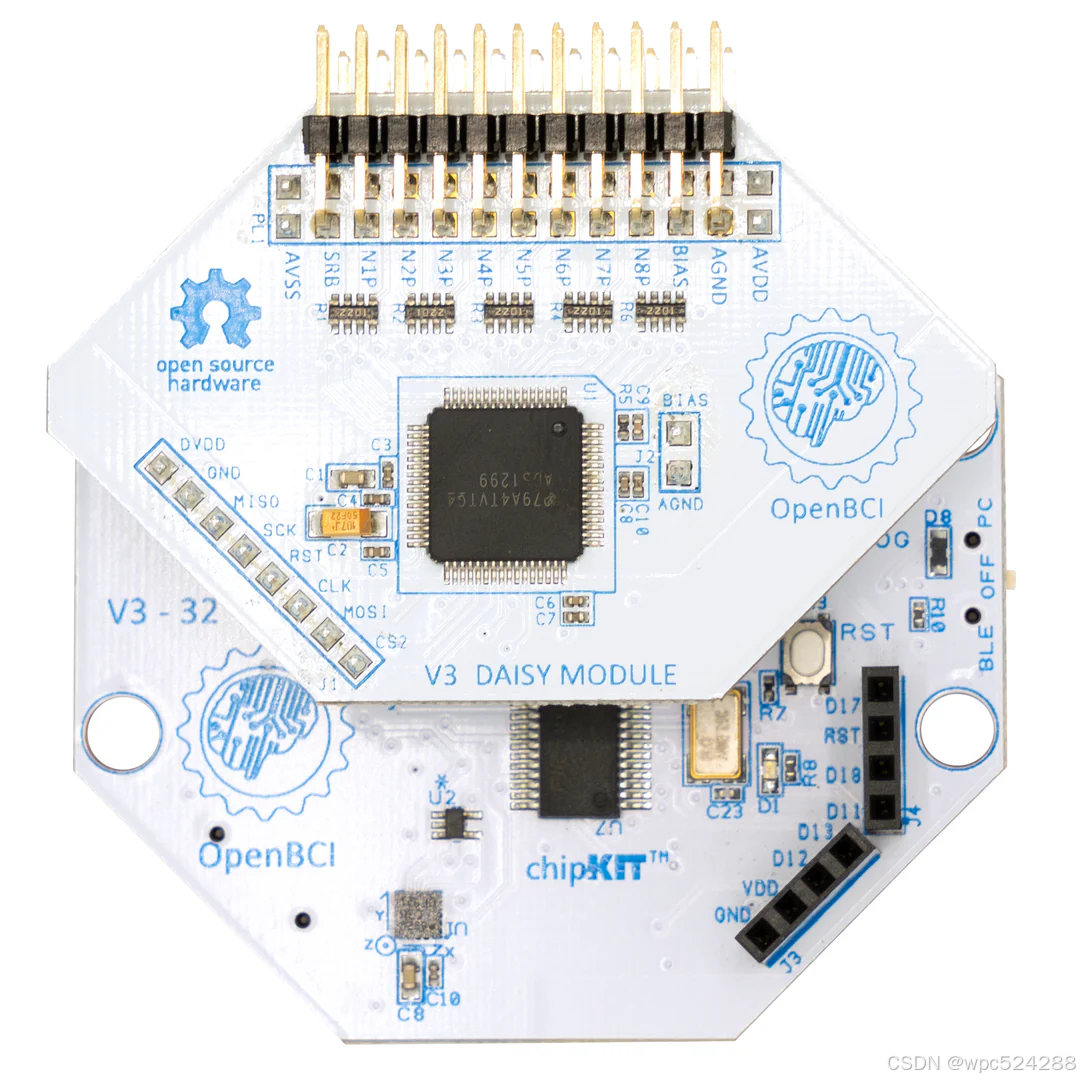

• Cyton：8通道高精度采集板，支持扩展至16通道（搭配Daisy模块）（¥7,359.00）



  编辑

• Cyton+Daisy：16通道配置，适合多区域脑电信号同步采集（¥14,725.00）



  编辑

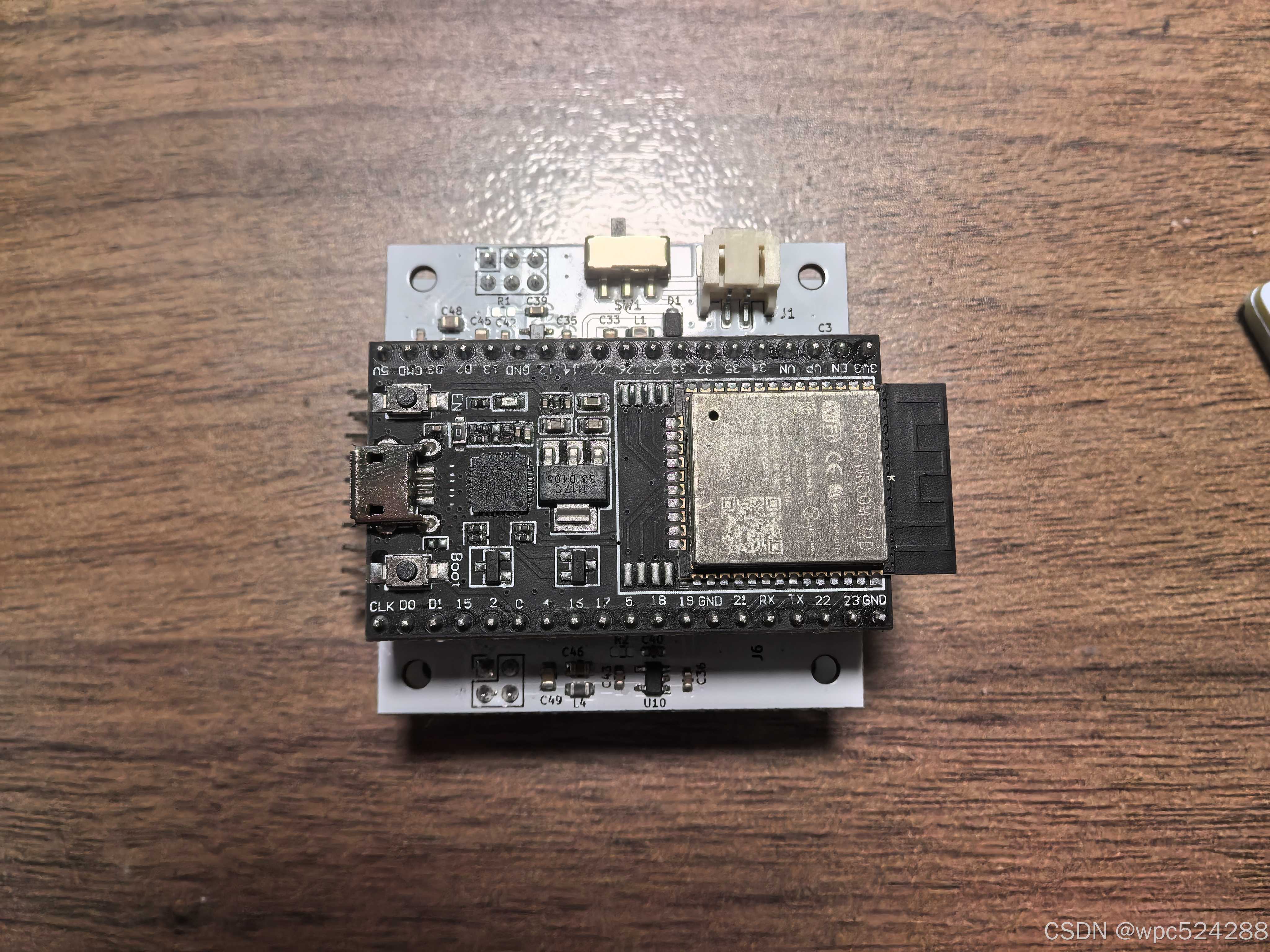

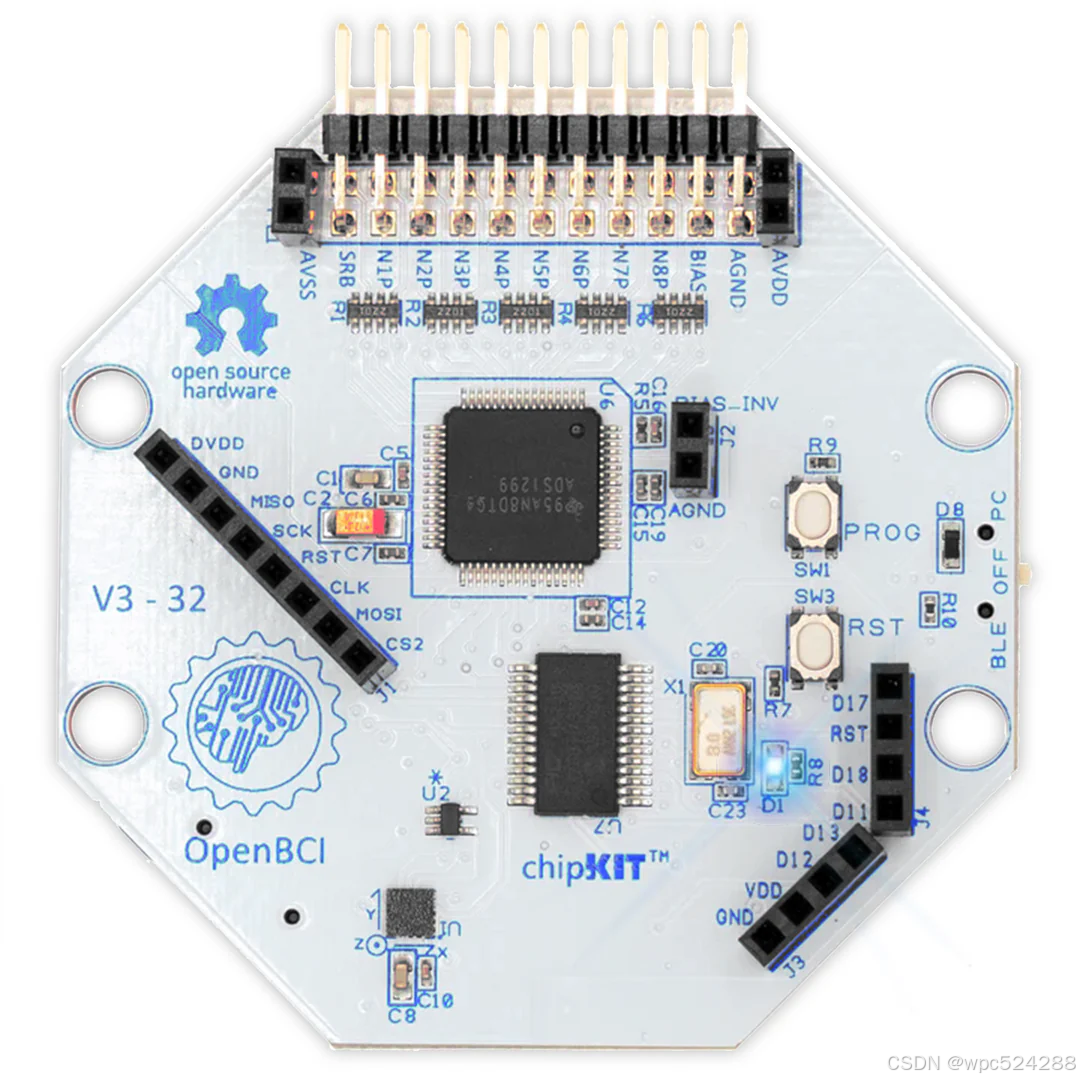

我的设备：我在这里展示一下我使用的第三方平替Cyton开发板（¥699.00）

编辑

今天我就主要围绕这个开发板的使用展开讨论

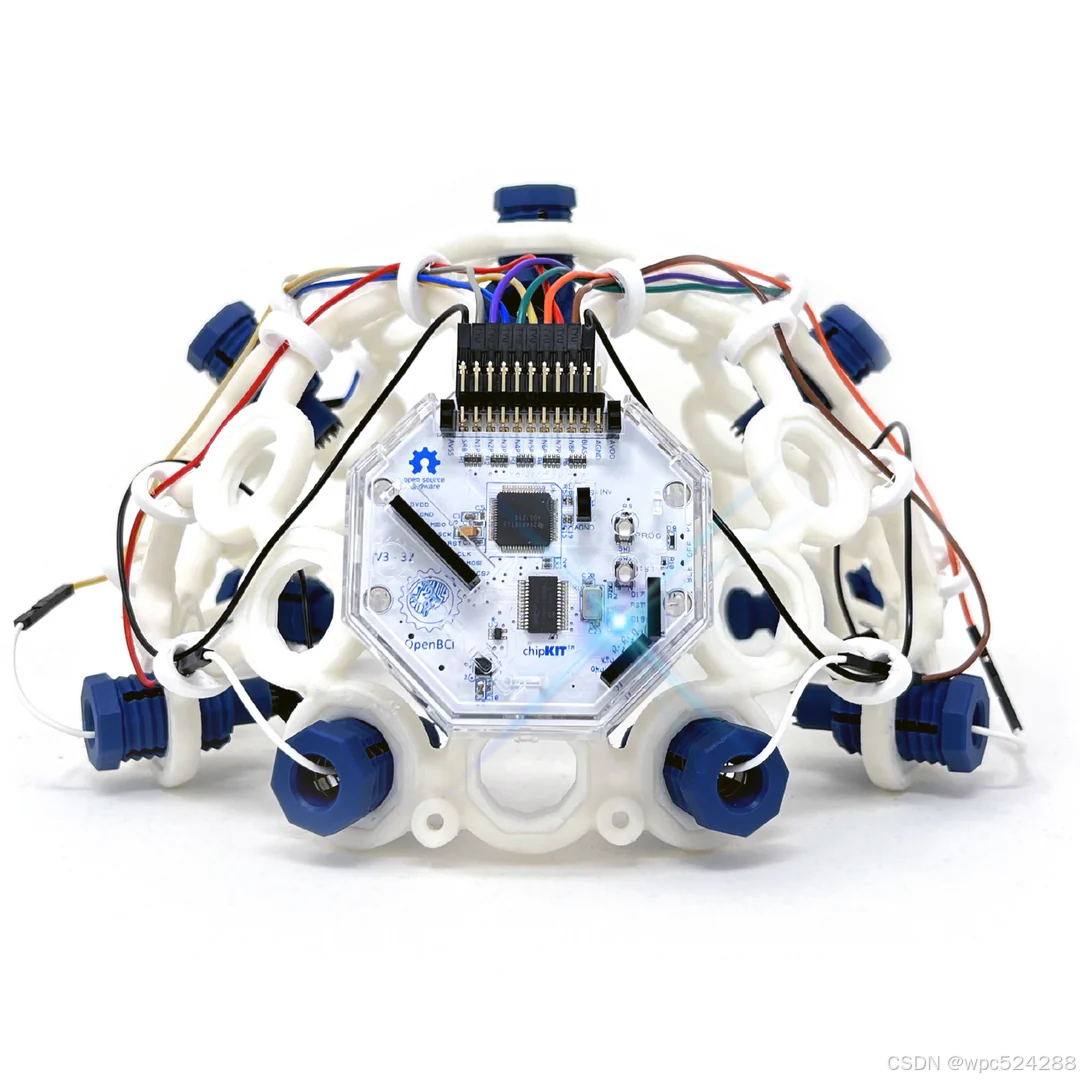

脑电帽有为干电极设计的Ultracortex，

编辑

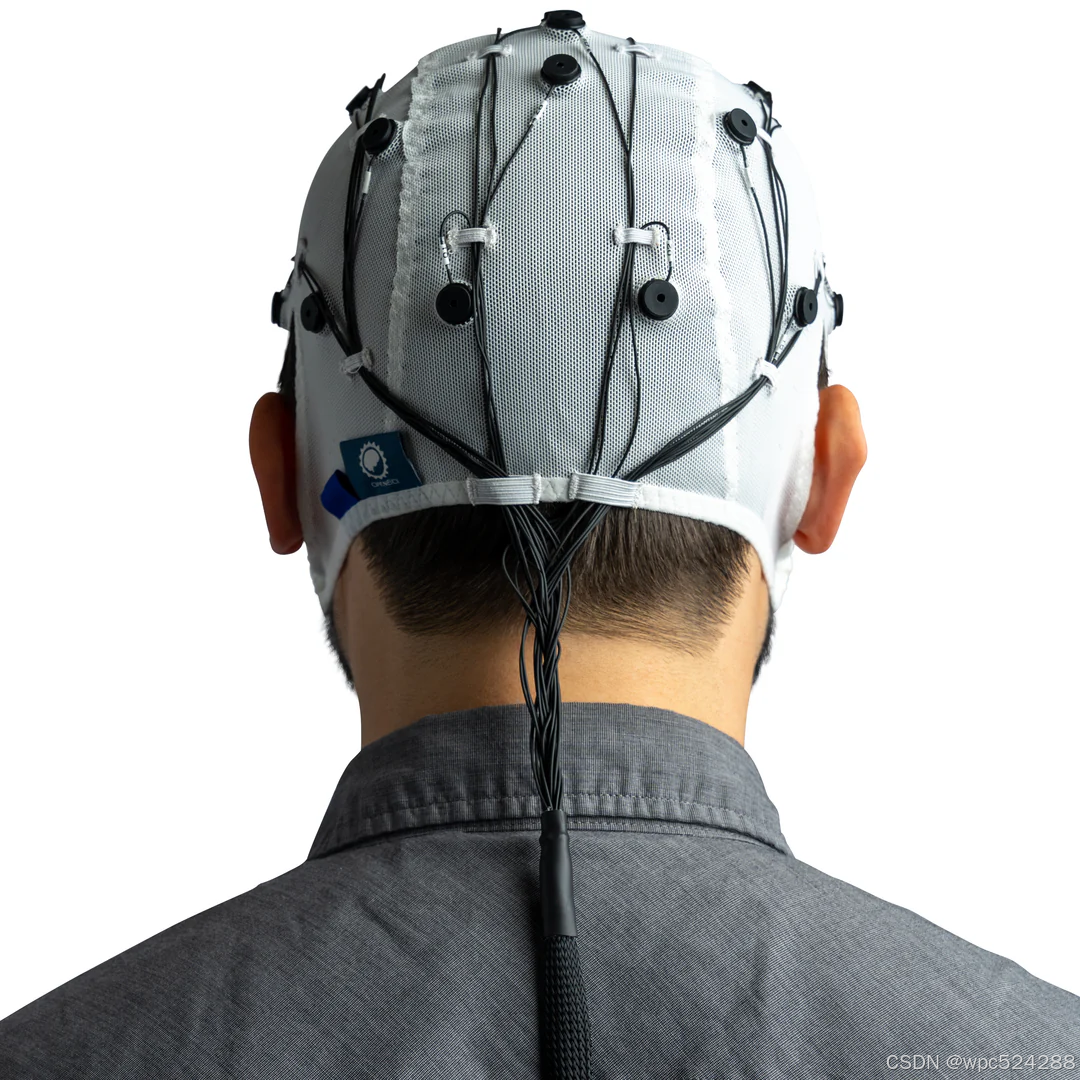

也有为湿电极设计的Gel Electrode Cap。

编辑

---

二、准备工作

1. 硬件清单（这里展示的是我自己组的硬件，和openbci官方套件有点不同）
   • OpenBCI主控板（这里为了便宜用的cyton的第三方平替板）
   • 电极帽Ultracortex Mark IV
   • 干电极和耳夹（均为杜邦线连接）

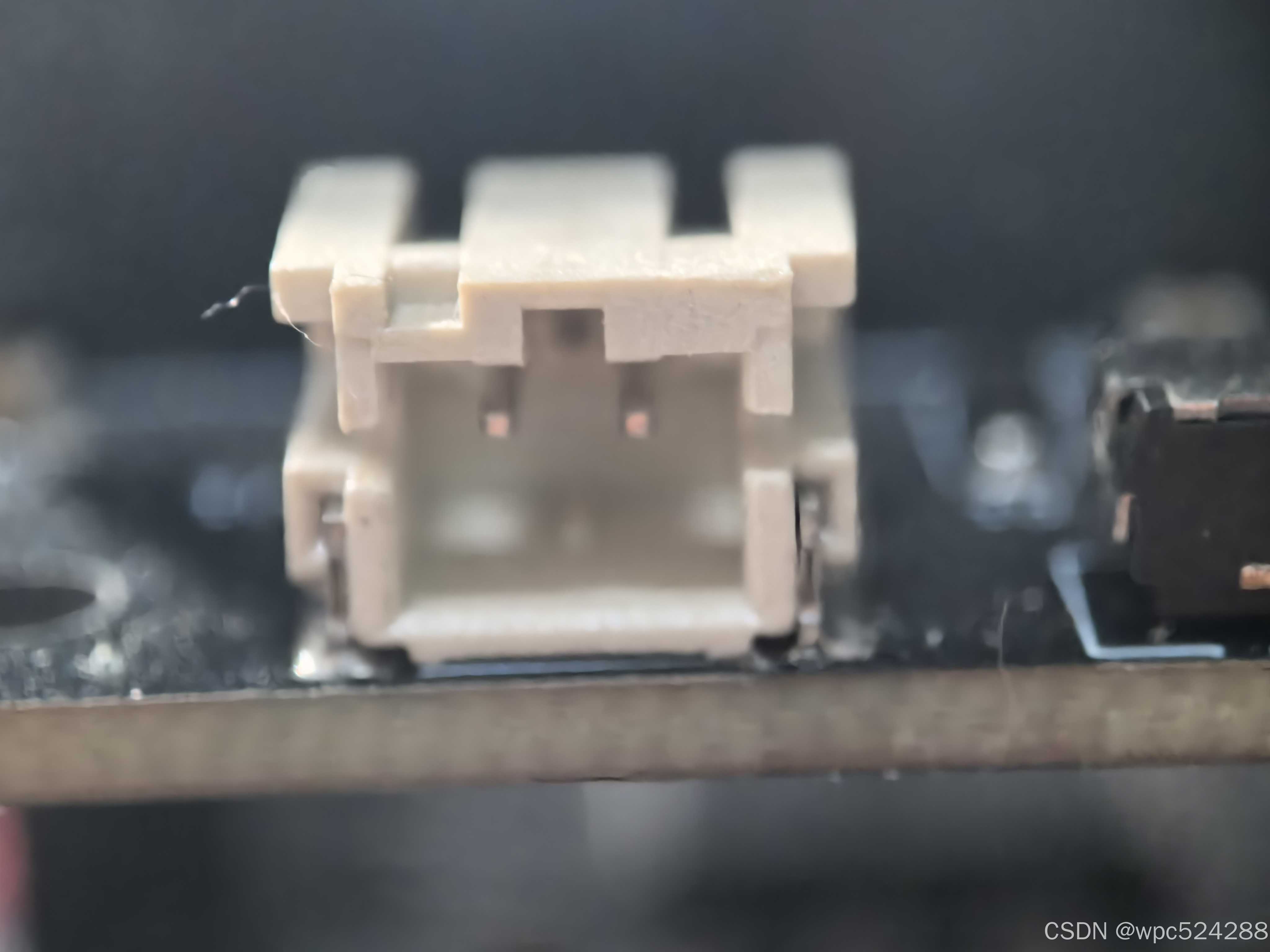

   • 5v锂电池（2mm间距的2pin接口）
   • 一根microUSB数据线
   • Windows电脑（Mac和Linux也行但没试过）

（虽然板子用的是第三方的，但是操作步骤的核心逻辑都是一样的，如有需要可以去openbci官网查看。不得不说openbci太贵了，大家上官网就知道了一套设备2w+，但是我自己组的这套设备只需1k+）

1. 软件安装

   OpenBCI GUI

   ：官方图形化工具（

   下载链接

   ）。

---

三、硬件连接步骤

openbci官方套件的组装官网有详细说明Ultracortex Mark IV | OpenBCI Documentation

这里来说一下我这套解决方案如何组装。

1. 脑电帽和干电极我是买的现成的，规格与openbci的Ultracortex Mark IV一样，这里组装教程直接看官网就行了

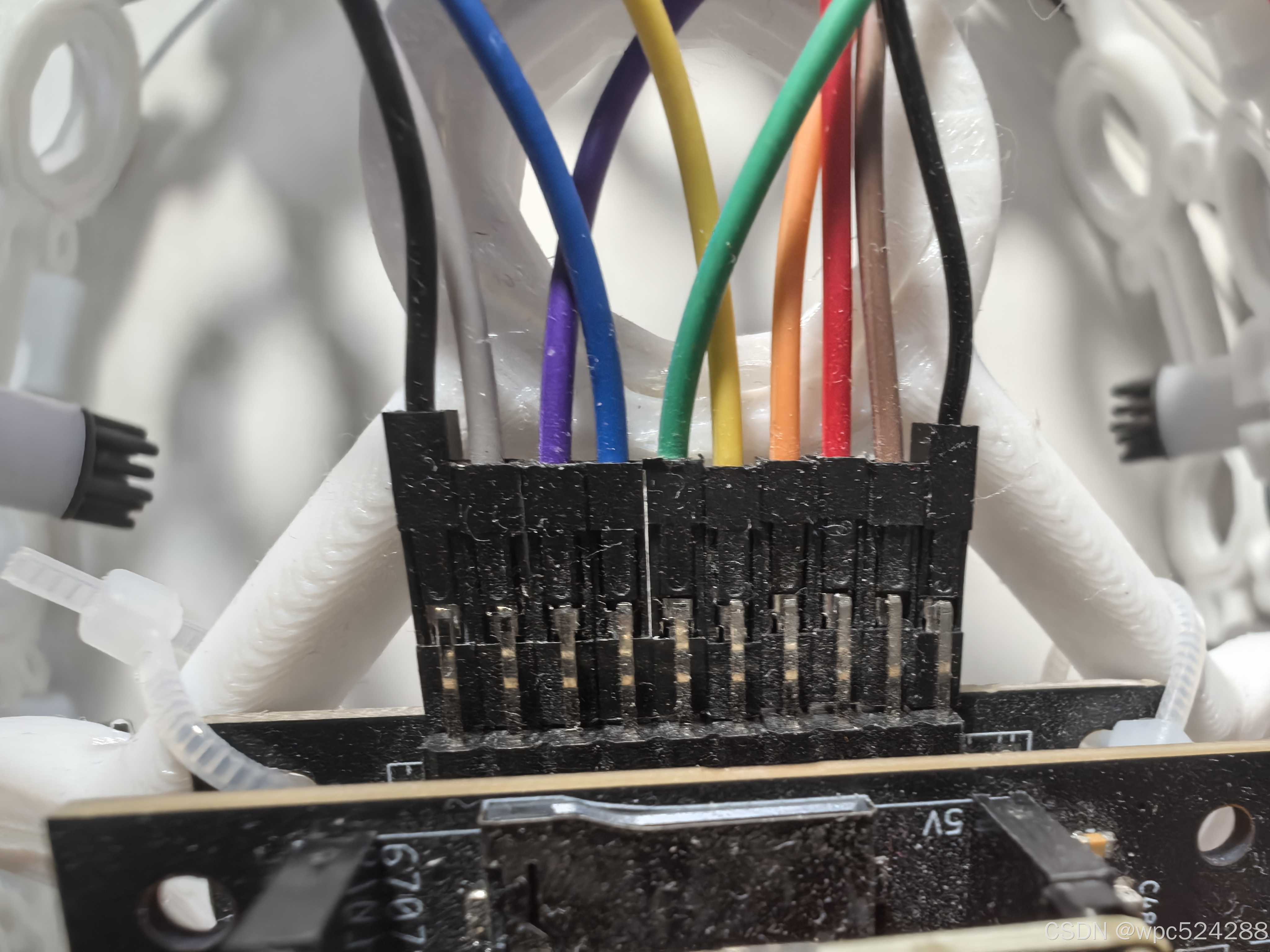

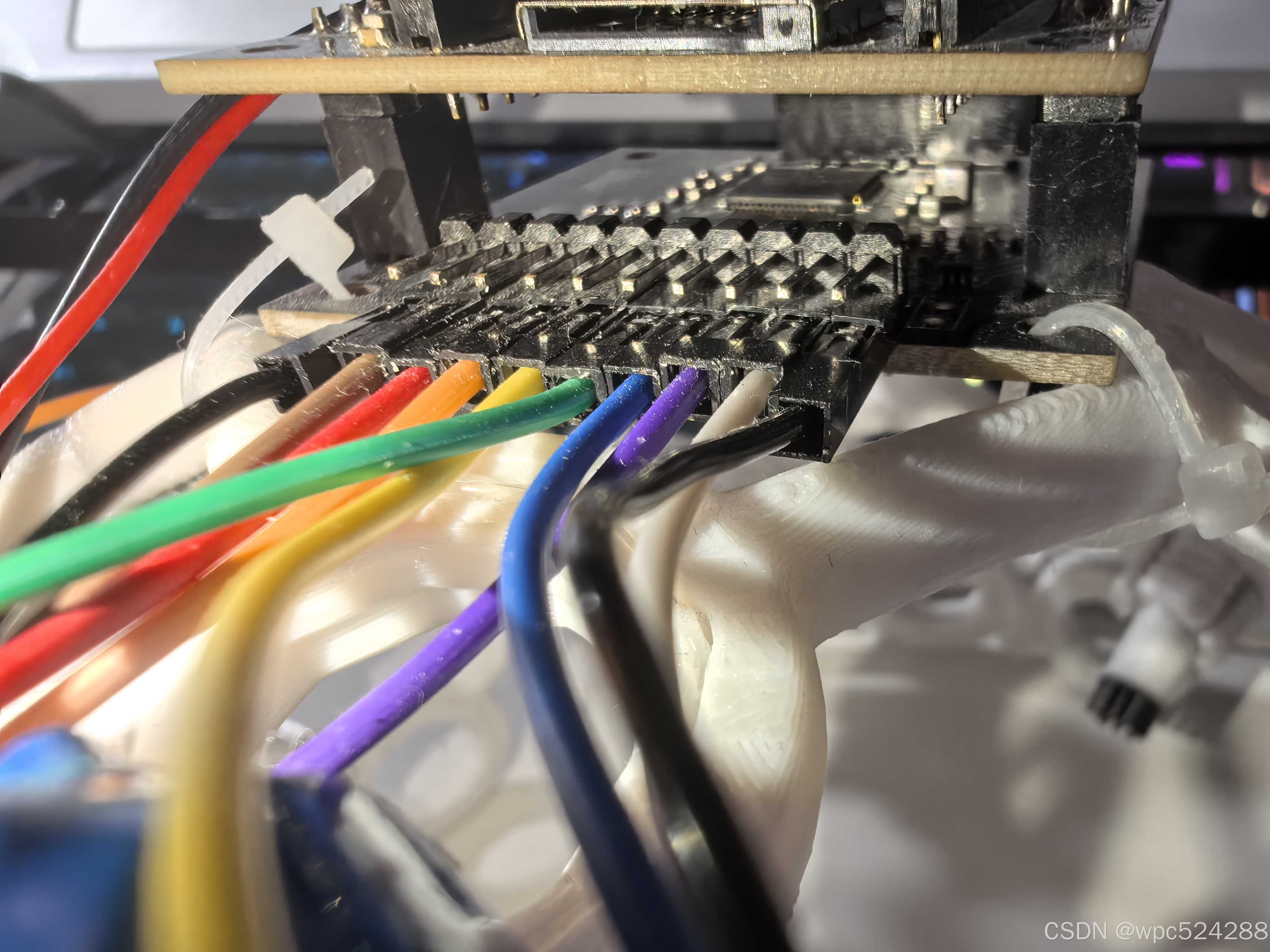

2. 然后是电极与开发板的连接，一般电极的位置与杜邦线的颜色是对应的（这就是openbci约定俗成的东西，后续跟软件中的颜色对应，我这里和官方一样），所以我就直接放出图片编辑编辑（左右两边是耳夹，中间是八个电极，注意要插在下面一排)
3. 然后是供电，这里我直接用5V的锂电池作为电源，但其实也可以用USB线直接给esp32供电编辑编辑

---

四、软件配置

1. 连接开发板

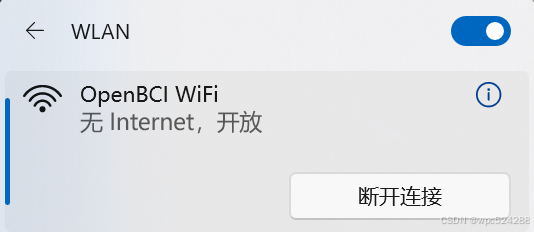

   • 打开电脑的WLAN，选择OpenBCI WiFi进行连接（这里相当于esp32启动了一个网络）编辑
2. 启动OpenBCI GUI

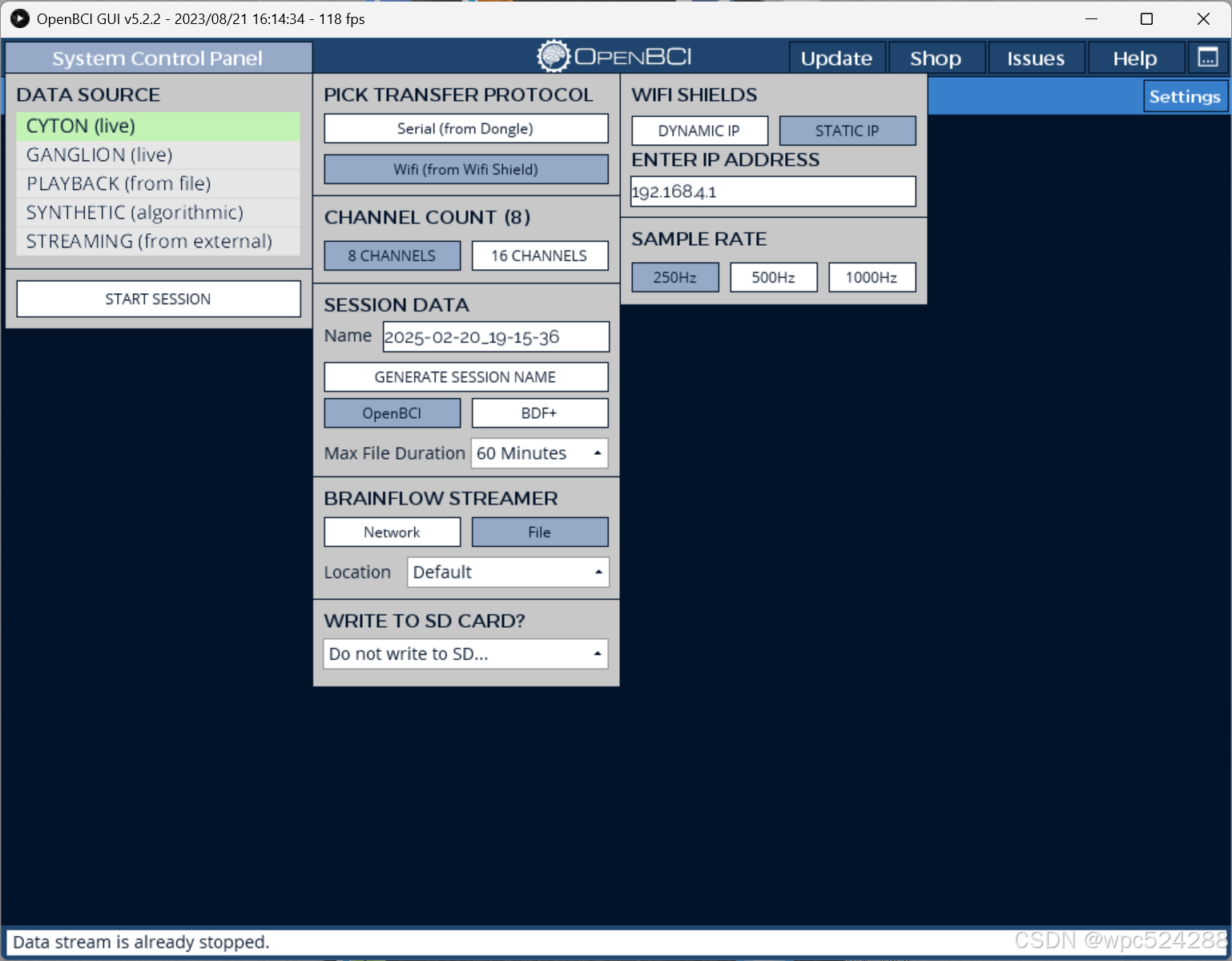

   • 选择设备类型为Cyton
   • 在WIFI SHIELDS里选择STATIC IP
   • 设置采样率为250Hz
   • 其余的和我这里的设置一样就行编辑
3. 获取脑电波

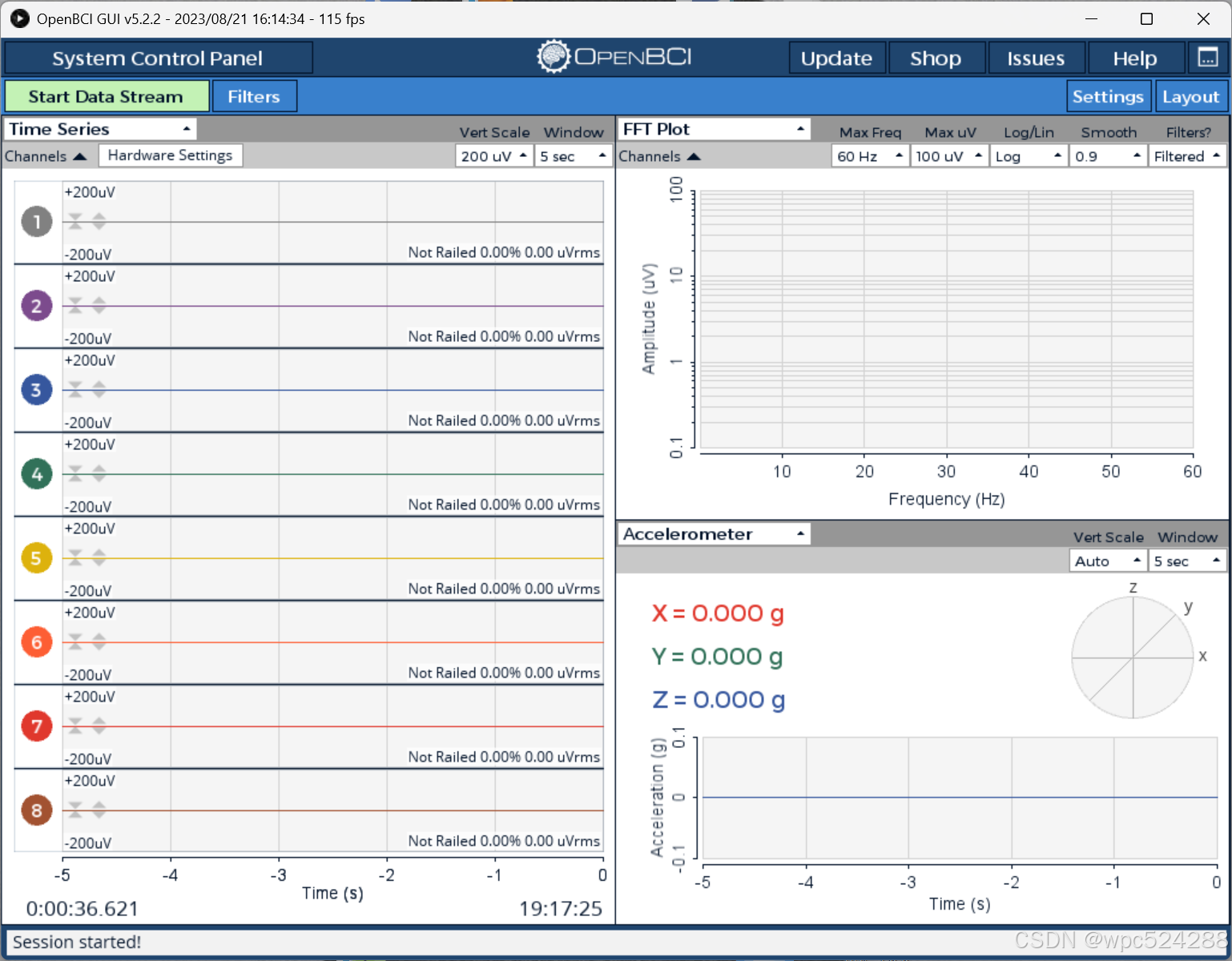

   • 点击最左边方框下面的按钮START SESSION启动会话，可以看到这个时候不会有数据流编辑

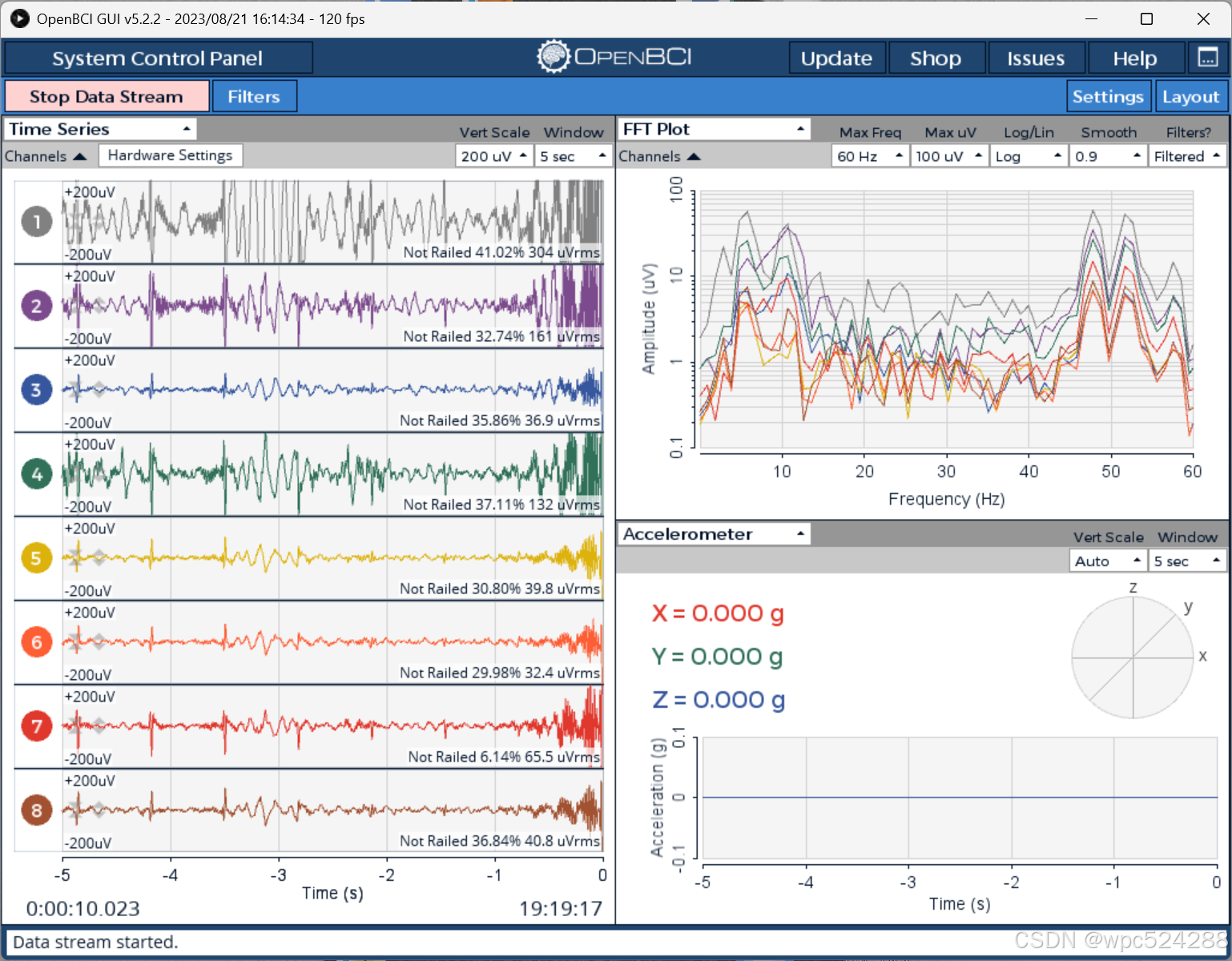

   • 要想看到脑电波就得电极左上角的绿色按钮Start Data Stream，然后就可以看到啦（这个时候要注意不要忘了佩戴上耳夹哦，耳夹相当于参考电极，对获取正常信号是必要的）编辑

---

结语

到现在为止，openbci的软硬件就彻底跑通了，关于openbci的软件使用，官网有详细的说明Compatible Software | OpenBCI Documentation。接下来的教程我会就如何进行openbci设备的二次开发进行讲解。

另外说一下，openbci官网价很贵，建议咸鱼购买。
