OpenBCI使用教程（三）--采集BDF格式的脑电文件
一、打开并配置OpenBCI-GUI
在如下的界面中，session data一栏中选择bdf+，其余选项根据自己情况配置即可。
编辑
二、开始采集
这里不需要多说了，点击start session开始。如果后续需要打开采集后得到的文件的话需要先停止session
三、获取采集文件

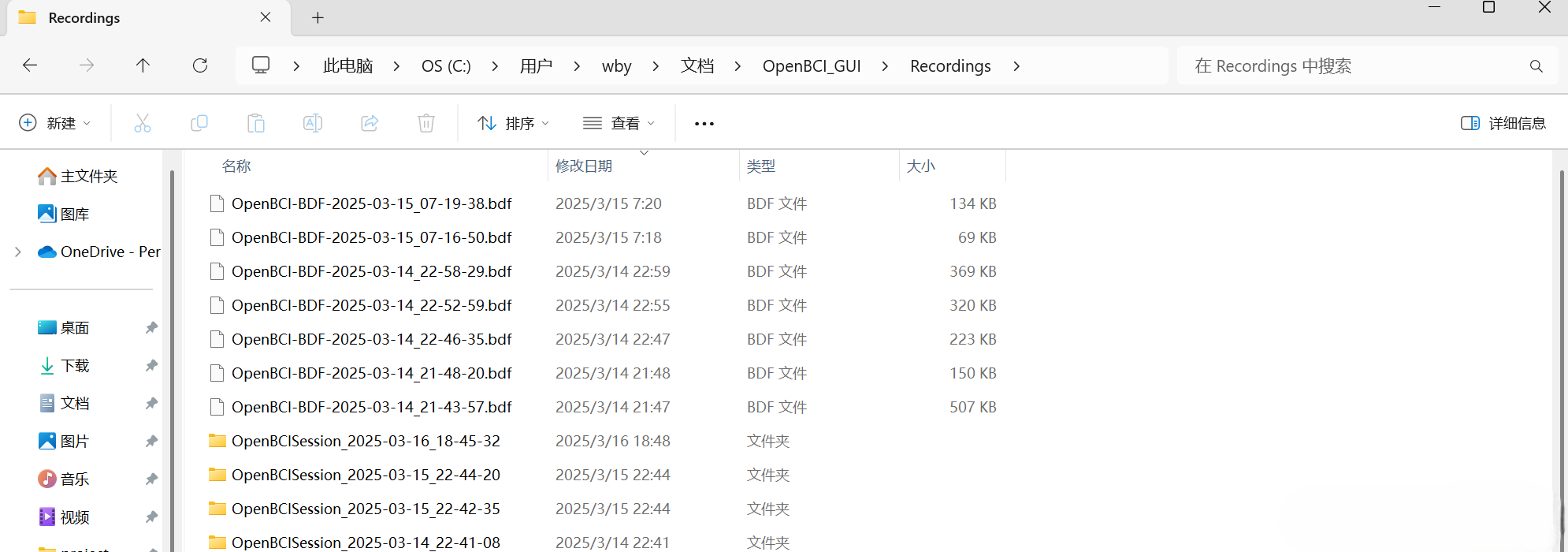

进入目录C:\Users\wby\Documents\OpenBCI_GUI\Recordings （这里的“wby”要替换成你自己的用户名）然后就能看到采集到的bdf文件了
编辑
这里每个文件就是对应每次session采集的脑电信号。
四、使用BDF文件
我们一般在做科研的时候都会在Python研究采集到的脑电信号，读取bdf文件用大名鼎鼎的mne库就可以了
1 | mne.io.read_raw_bdf(input_fname, eog=None, misc=None, stim_channel='auto', exclude=(), infer_types=False, include=None, preload=False, units=None, encoding='utf8', exclude_after_unique=False, *, verbose=None) |
（这是官方的使用示例）
我顺便也把官网上的参数说明附上
此文章版权归1wpc所有，如有转载，请註明来自原作者
